1、产品名称及型号

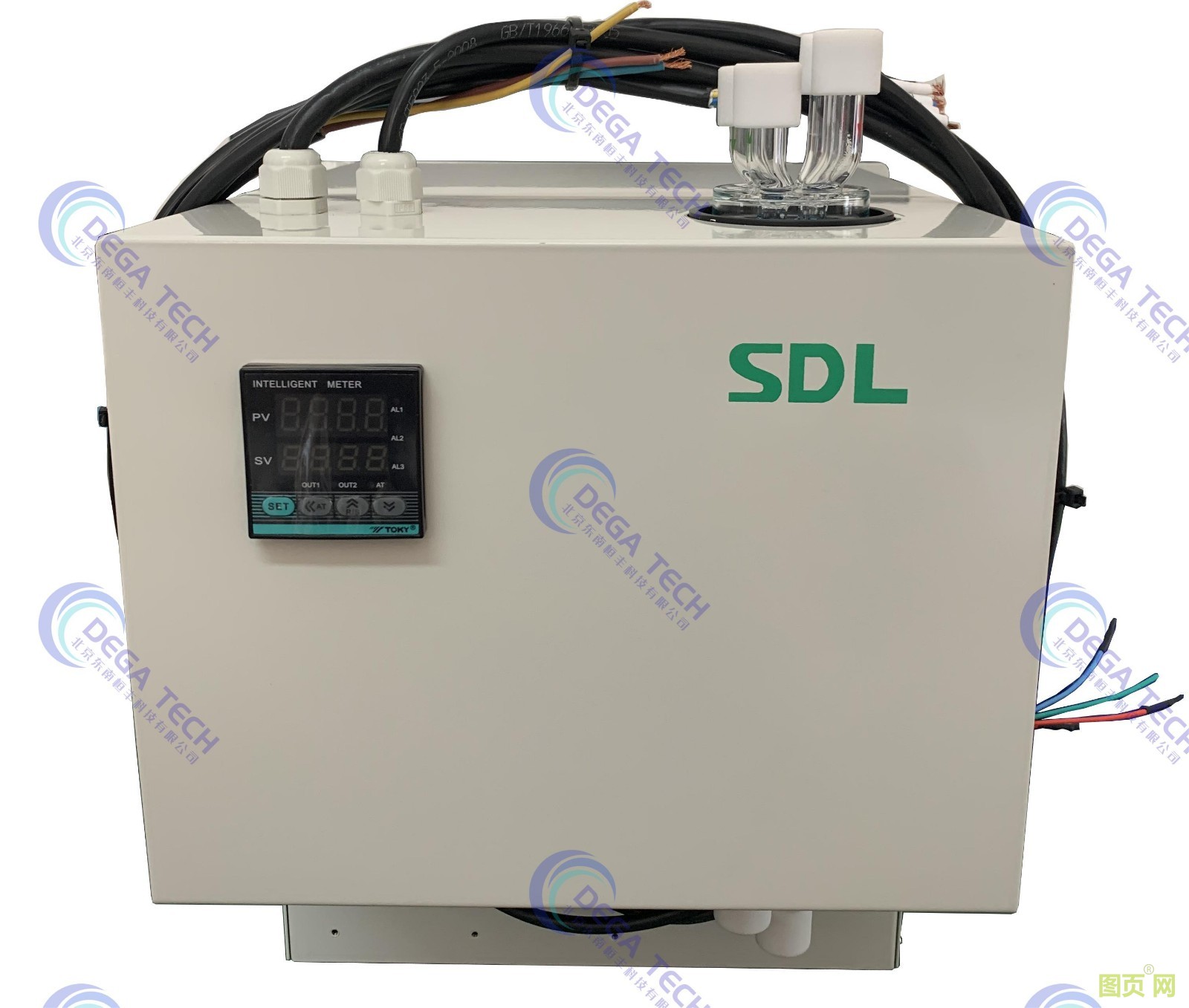

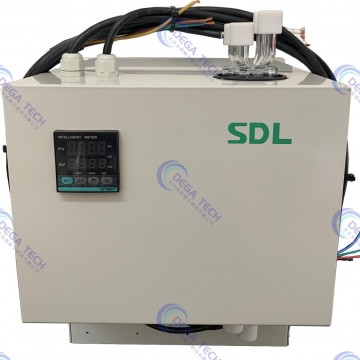

【产品名称】 冷凝器（SDL用 CEMS预处理脱水冷凝器 CEMS制冷器）
【规格型号】 CGC-03B
2、产品结构组成
本设备由主机、气室/冷腔、电源线组成。
3、工作原理及方法
气体除湿的基本原理是：露点温度不同的气体，湿度亦不相同。不同露点温
度的气体被冷却至 1～7℃时，可以获得很好的除湿效果。
工作方法是对冷包不断地进行制冷，并通过温控器调节对其进行加热，使冷
包恒温在设定温度范围。插在冷包中间的气室/冷腔，借助导热介质和足够的换
热面积，迅即完成热交换。此时，样气流经气室/冷腔时气态水迅速冷凝成水，
使气体中的水分从样气中分离出来，并通过底部排水口排出。
4、主要技术参数
环境温度：5℃～40℃
相对湿度：不大于 85%
供电电源：AC 220V /50Hz
消耗功率：约 300W
准备时间：约 30min
5、产品（SDL用 CEMS预处理脱水冷凝器 CEMS制冷器）安装调试
5.1 产品安装
正确安装是保证产品正常工作的前提条件。安装位置应远离热源并通风良
好；如选择户外安装，应有保护罩，保证产品在冬天无霜、夏天有足够通风
的条件下工作；产品应垂直安装，以利于冷凝水的分离。
5.1.1 安装高度
a.交换器下部的冷凝水排至蠕动泵，安装高度可自行调整，无硬性要求；
b.交换器下部的冷凝水排至稳压水槽，机箱下沿离地高度应不低于 1.2m。
5.1.2 安装方式
a.用 M4 至 M6 大小的螺钉将产品背板固定安装；
b.利用稳固的平台，底脚自然立放（底脚可自行拆卸）。
5.1.3 蠕动泵的安装
用 M3 螺钉将排冷凝水的蠕动泵安装在前面板下方的螺孔上（可安装两只）。
２5.1.4 接线
a. 3*1 的护套线是冷凝器的电源线，为冷凝器提供电源；
b. 3*0.5 的护套线是为蠕动泵提供电源的；
c. 4*0.75 的护套线中，标号 11、12 两根线提供温控器的报警信号输出；
13、14 提供温度信号输出。
